①貫流式止回閥又稱貫流式單向閥或貫流式逆止閥,啟閉件隨著介質流動方向的改變做垂直啟閉,貫流式止回閥的作為主要是用于阻止介質的倒流。
②貫流式止回閥屬于自動閥類,只允許垂直管道安裝使用。
③內設流線型導流架,具有低流阻、靜音等特點,適用于底噪工況。
④主體材料、內件材料、墊片、緊固件的材料可根據用戶要求或實際工況條件合理組合
⑤主要用于石油、化工、制藥、化肥、電力等管路上。

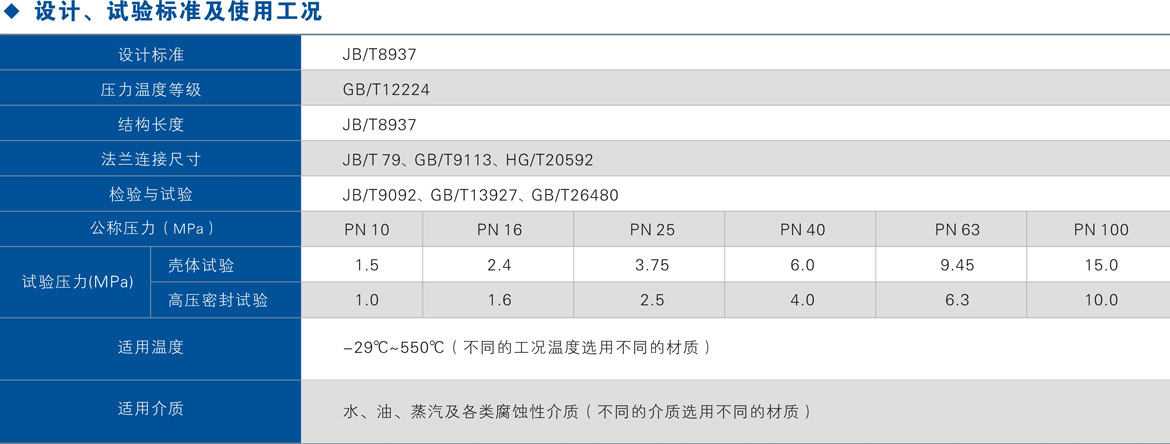

①鑄鋼貫流式止回閥設計制造按照GB/T21387、GB/T12224
②鍛鋼貫流式止回閥設計制造按照:JB/T 7746
③檢驗和試驗按照GB/T 13927、GB/T26480
④法蘭連接按照GB/T79、HG/T20592、GB/T9113
⑤對焊端: GB/T12224
⑥承插焊端: JB/T 7746
⑦結構長度: GB/T21387
⑧溫壓等級: GB/T12224
①閥體結構形式:閥體采用一體式設計,內部結構為流線型流道,介質不繞流,閥門流阻小,節省能源。
②采用特殊密封結構,無論閥后壓力的高低,閥門都關閉嚴密,密封性能好。克服了一般止回閥在低背壓時密封性能差的缺點
③啟閉件(閥瓣)設計:閥瓣設計為浮動式,能自動補償因安裝和使用中磨損所引起的誤差,保證密封面緊密貼合,提高了密封性能。具有足夠的強度和剛度,閥瓣密封面可根據用戶要求堆焊金材料或鑲嵌非金屬材料。
④啟閉行程短,并能自動復位無沖擊,在較小的流速下,閥門即可全開,關閉時間短。
⑤閥門不受安裝位置限制,可以水平、垂直及任意角度安裝
⑥操作形式:止回閥根據介質流動情況自動開啟或關閉。
⑦吊環設計:大口徑的止回閥設計有吊環,方便起吊。
